เป้าหมายในการปรับปรุง
ลดการเคลื่อนที่แบบกระเพื่อม (Sloshing) ในถังเก็บของเหลวด้วยการติดตั้งแผงกั้น

ความท้าทายในการปรับปรุง
สร้างกระบวนการทำงานที่ช่วยให้ผู้ใช้งานสามารถรันการจำลองแบบกระเพื่อมหลายครั้ง เพื่อหาตำแหน่งของแผงกั้นแบบวงแหวนที่สามารถลดการกระเพื่อมได้สูงสุดในถังทรงกระบอกขนาดใหญ่ การจำลองที่ใช้ในกรณีนี้อิงจากการทดลองจริงโดย Maleki และ Ziyaeifar (2008)

แนวทางการปรับแต่งการลดการกระเพื่อม

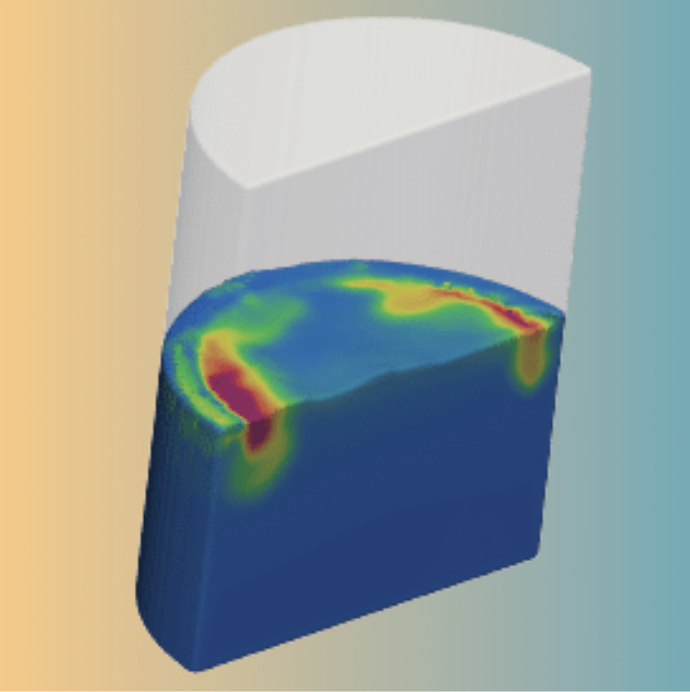

การจำลองนี้แสดงการลดการกระเพื่อมในของเหลวที่เริ่มต้นจากการเอียง 5 องศาจากแนวนอน ที่ระดับความสูงของของเหลว 0.6 เมตร ในถังทรงกระบอกที่ตั้งอยู่ในแนวตั้ง ตำแหน่งของแผงกั้นแบบวงแหวน (ring baffle) สามารถเลื่อนในทิศทางแกน z ได้ โดยเป้าหมายคือการหาตำแหน่งของแผงกั้นที่ช่วยลดการกระเพื่อมได้มากที่สุด

รายละเอียดของการจำลอง

• การตั้งค่าเริ่มต้น: ของเหลวเอียง 5 องศาจากแนวนอนในถังทรงกระบอกแนวตั้ง ความสูงของของเหลวคือ 0.6 เมตร
• การปรับตำแหน่งแผงกั้น: แผงกั้นสามารถเคลื่อนในทิศทางแกน z ได้ ซึ่งจะมีการปรับตำแหน่งในการจำลองแต่ละครั้งเพื่อค้นหาตำแหน่งที่ให้ผลในการลดการกระเพื่อมมากที่สุด
• ระยะเวลาการจำลอง: การจำลองแต่ละครั้งใช้เวลาประมาณ 10 นาทีบน CPU 12 คอร์

การตั้งค่าจำนวนการจำลอง
จำนวนการจำลองที่ได้รับอนุญาตคือ 30 ครั้ง เพื่อให้เกิดประสิทธิภาพสูงสุด FLOW-3D (x) จะรันการจำลอง 30 ครั้งเพื่อสร้างพื้นผิวตอบสนอง (response surface) ซึ่งแสดงพฤติกรรมของระบบ โดยการใช้พื้นผิวตอบสนองนี้จะช่วยให้นักออกแบบสามารถระบุตำแหน่งของแผงกั้นที่ลดการกระเพื่อมได้ดีที่สุด
